脱衣場のホタルスイッチを交換した。
一週間ほど前から、脱衣場の照明がなかなか点かなくなってしまった。スイッチを強く押すと点灯するってぇ感じで、スイッチの経年劣化による接触不良だ。

まっワシは一応電気工事士の免許を持っているから、大威張りでスイッチの交換をした。が、スイッチの交換なんて素人でも簡単にできるから、みんな自分で処理してるんじゃないだろか。


脱衣場の照明には、異時点灯の位置確認表示灯内臓スイッチが使われている。簡単に言うと、照明がオフの時に光り、オンで消える、通称ホタルスイッチというものだ。ちなみに配線記号は「H」だ。そんなことはどーでもいいか・・・。


さて、実際の作業だが、まずは用意するもの。

ホタルスイッチ
脱衣場のスイッチがパナソニックのWN5051だったから、同じものを買ってきた。秋葉で367円だった。金を出せば、もっと大きくてお洒落で優雅なスイッチとカバーにできるけれど、機能はほとんど一緒だ。


マイナスドライバーとプラスドライバー
マグネットが使い勝手がいいが、別に100均のでも作業はできる。


作業の手順

1、脱衣所のブレーカーを切る!!電源を落さないと、感電して下手すりゃ死んでしまいますよ。


2、化粧カバーをとる。ワシのは引っ張れば簡単に外れる一般的なのだった。

これが、外した画像、築20年も経つとさすがに汚いね。


3、カバー受け、取り付け枠を順次外していく。



4、スイッチから銅線を外す。

ちなみに、黒(または赤)が非接地線(+)で、白が接地線(-)、なんだが、スイッチは極性がないから、スイッチの左右の穴と銅線の色はどーでもいい。その上、左右ともに上下に二つの穴が開いているけれど、これもどっちでもいい。

ただし、片方の上下に白と黒を挿すと、大惨事になる。

銅線の外し方は、外側の穴にマイナスドライバーを突っ込んでグリグリ銅線を引っ張るんだが、心もちドライバーを外に開くと外れやすい。


スイッチの裏には、分かりやすく記載がある。



5、古いスイッチを取り付け枠から外して、新しいのと取り替える。取り付け枠の仕組みが分かれば、マイナスドライバーで簡単に外したり、閉めたりできる。


一応、取り付け枠の画像も載せておくけれど、見れば分かる通り、はめる時はT字型の山を押して、外す時はT字型を持ち上げるわけです。



6、新しいスイッチを取り付けたら、元の通りに戻して、終了~!

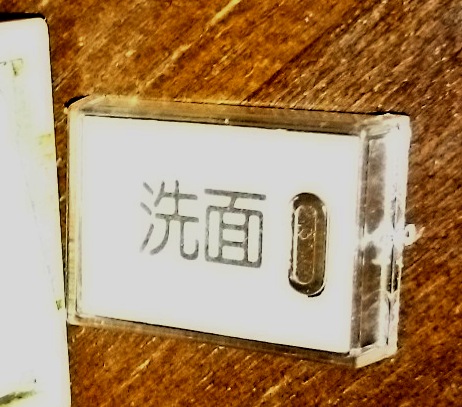

と、思ったら、スイッチの場所表示を入れ忘れてました。

こんなん別に必要ないとは思ったんだけれど、妻がうるさいからね。でも、プラスチックのスイッチカバーは簡単に外れるから、差し込んでお終い。3連のスイッチの場合は、このネームプレートは役に立ちそうですな。



所要時間は、スマホで写真を撮りながらで10分程度でした。普通に作業をすれば5分もあれば終わります。

しかし、業者に頼むと5000円くらいから、酷いところは10000円もかかります。まぁねぇ、出張費・作業費・部品代・技術料等々、色んな名目を設定しないと、商売にならないからなぁ・・・。



というわけで、電気工事士としての初仕事を無事に勤めあげたやじさんなのでした。


しかし、風呂場のブレーカーを切ったら、給湯設備の時計がリセットされてしまったのよ。NORITUのHPで取説を読まねばなりません。

で、風呂場のブレーカーは、なぜかワシの書斎の電源も兼ねていて、作業を終えて部屋に戻ると、PCがこと切れておりました。おいおい、へーベルハウスさん、ちょいと杜撰じゃないかい?


この際だから、家の配線図を確認してみようかのう・・・姉妹。どっかにあるはず。


ちょいと長い記事になってしまいましたが、資格を持たずに(持っているワシも素人同然ですが)スイッチの交換をなさるお方は、くれぐれもお気をつけてください。スイッチの化粧カバーの形状も千差万別様々ですし、中の仕組みも色々ですから、物事には引き返す勇気も時には必要かと。
